制動電阻的熱敏開關K與接觸器KM線圈申聯，當制動電限過熱時，熱敏開關K斷開，使接觸器KM線圈失電，切斷變頻器電Z VI;當按下起動按鈕SBZ、SB4后，變預器按照時間繼電器KT1,KT2,KT3的整定時間依次切換，控制電機進人低、中、高速運行，工藝流程執行完畢自動停止，等待下一次運行。

　　變頻器工作中若發生故障由KA2輸出故障信號，并使電機停轉，變預器正常工作時由KA3給出工作指示。圖中按鈕SB5為電機點動控制.繼電器KA2,KA3作為控制電機工作、故津指示用。

　　固定三段速頻率分別是石=2OHz石=30Hz石二40Hz.點動頻率10Hz,離心機調速工藝步探分為3步:慢速階段2-3min，使混凝土分布鋼模內壁四周而不塌落;中速階段0.5-1min,防止離心過程混凝土結構受到破壞，這是從低速到高速的一個短時過渡階段;高速階段6-15min,將混凝土沿離心力方向擠向內摸壁四周.達到均勻密實成型，并排除多余水分。各階段的運行速度和運行時間視不同規格和型號的電桿而有所不同。

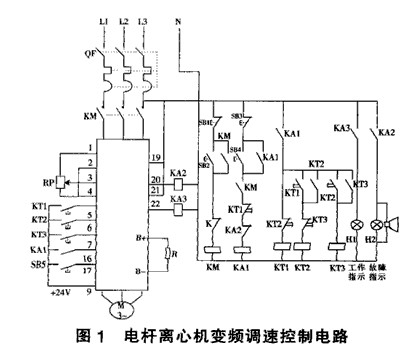

　　在圖1調速系統中.利用了大最的外部電路實現調速要求。本設計利用MM440二進制互聯((BiCo)功能及內部邏輯功能塊實現時間順序控制，簡化了調速系統電路，使系統維護、操作更加簡便。
